Novas versões do Guarani: Transporte de morteiros
por Guilherme Poggio
O Guarani é definitivamente um veículo que pode ser adaptado para uma ampla gama de funções, dando um caráter polivalente a este projeto de origem nacional que é fabricado pela Iveco em Sete Lagoas (MG).
Durante a LAAD 2023 tivemos a oportunidade de ver algumas dessas adaptações que, em breve, poderão equiparar unidades do Exército Brasileiro ou até mesmo serem exportadas. Esta matéria tratará do Kit para Transporte do Morteiro 81 mm para o Guarani, pela primeira vez apresentado ao público em geral.
Pouco antes da LAAD, o Arsenal de Guerra do Rio de Janeiro (AGR) , Organização Militar diretamente subordinada à Diretoria de Fabricação (DF), concluiu a fabricação do primeiro protótipo do Kit para Transporte do Morteiro 81 mm no interior do Guarani. Desenvolvido pelo Departamento de Ciência e Tecnologia (DCT), o kit permite que o veículo possa transportar uma unidade do morteiro, sua guarnição e as respectivas munições.
O morteiro de 81mm foi inicialmente desenvolvido pela Royal Ordenance na década de 1956 e recebeu a designação L16. Sendo ainda uma arma de grande valia (o seu uso no conflito na Ucrânia é um exemplo), o EB resolveu nacionalizá-lo através de engenharia reversa e sua produção ocorreu nas instalações do AGR.
O morteiro de 81mm é classificado como um morteiro médio, sendo capaz de ser transportado pela infantaria. Por serem portáteis, eles possuem alta flexibilidade e mobilidade, permitindo engajar alvos rapidamente para dar cobertura ao combate proximal. No entanto, para que o morteiro chegue à sua posição (muitas vezes pouco distante do fronte) em pouco tempo e com munição suficiente para sustentar o fogo, é preciso uma viatura adequada para o seu transporte. O Guarani pode ser essa viatura.
Externamente, o Guarani para transporte de morteiro se confunde com a versão transporte de tropas. As mudanças estão no seu interior. Como a instalação do kit ocupa espaço considerável na parte traseira do veículo, o Guarani deixa de ser uma viatura de transporte de tropas para assumir o seu novo papel. A tripulação fica reduzida a cinco militares, que neste caso são: motorista, comandante da viatura, atirador, auxiliar do atirador e municiador.

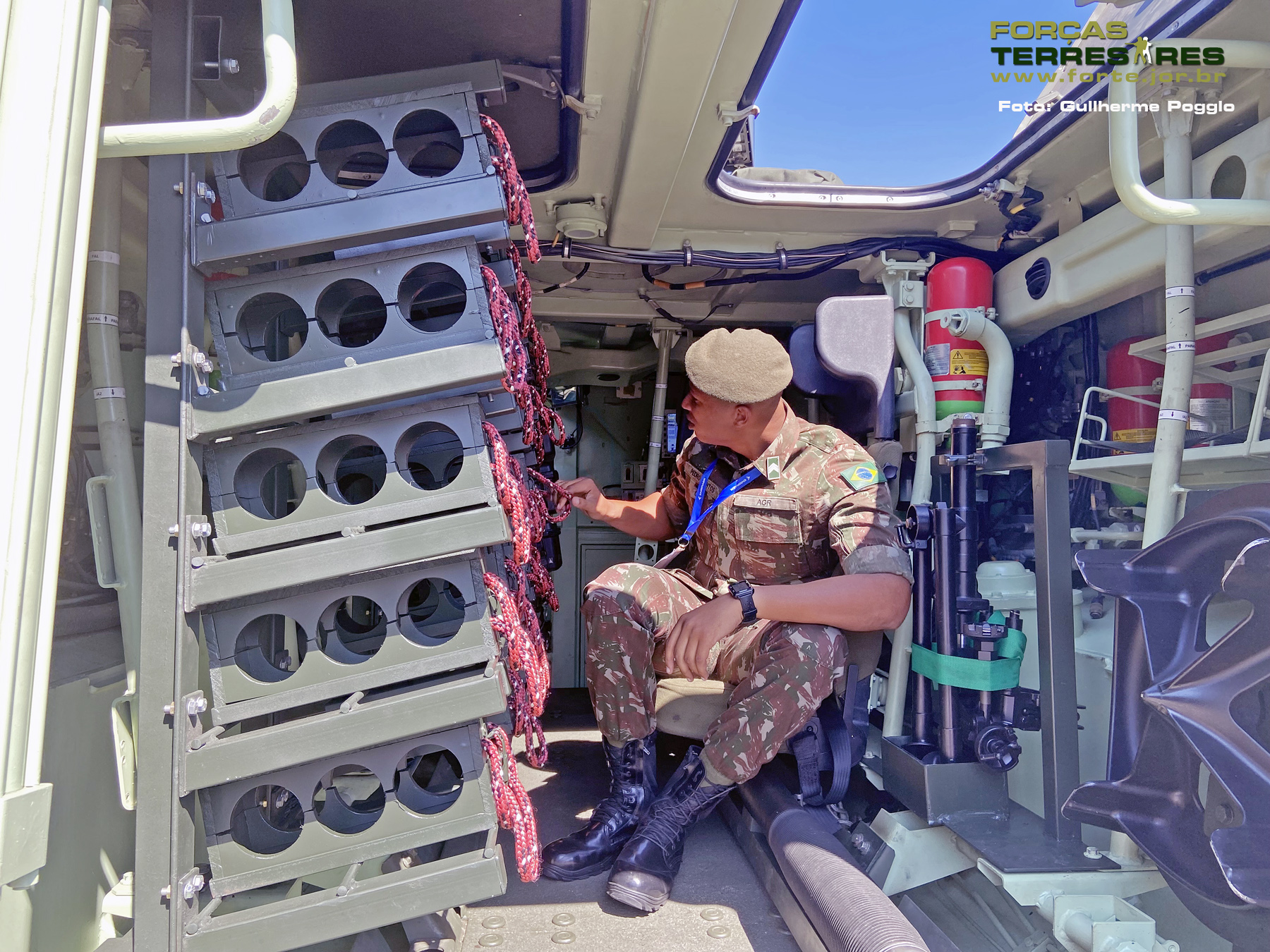

O kit é composto por suportes especiais e dedicado para o transporte de munições e das peças que compõem o morteiro propriamente dito. Praticamente toda a lateral esquerda do compartimento traseiro fica dedicada ao transporte da munição. São quatro pilhas de morteiros, agrupados em conjuntos de três unidades para um total de sessenta tiros (há possibilidade para o transporte de até 64 tiros). A disposição da munição é bastante inteligente e permite que a mesma seja rapidamente retirada para uso imediato.
Já na lateral oposta, ficam instaladas as fixações para as peças do morteiro como placa base, tubo, bipé e aparelho de pontaria. Mais uma vez, o arranjo de transporte se mostra prático e eficiente, colocando as peças mais pesadas próximas à porta do acesso.
No momento o AGR possui dois protótipos do kit e até o final deste ano pretende adquirir outros quinze conjuntos em caráter de produção em baixa escala. Já para o ano que vem espera-se a produção de cinquenta conjuntos. A previsão inicial é da entrega de 182 unidades. A produção em larga escala ainda depende de acordos com a indústria de defesa local.
Segundo o Exército, a instalação do Kit para Transporte do Morteiro 81 mm, suas munições e demais equipamentos de apoio ao tiro deste armamento no interior da Viatura Blindada Guarani não alterou as características de flutuabilidade da viatura. No entanto, estas e outras avaliações serão objeto de estudos do CAEx (Centro de Avaliações do Exército).
Por se tratar de um projeto de baixo custo, mas que traz grandes ganhos para a Força Terrestre, o Estado-Maior do Exército Brasileiro não teve maiores dificuldades para aprovar o programa em setembro do ano passado.
O kit permitirá que no futuro as “Brigadas Guarani” (brigadas mecanizadas) sejam dotadas de frações de tropas que forneçam apoio de fogo indireto no nível de pelotões ou companhias/esquadrões, com a mesma mobilidade e proteção da tropa apoiada. A Guerra na Ucrânia tem mostrado como este tipo de arma continua importante num conflito, principalmente quando associada à orientação do tiro com o emprego de drones.
